CS47H,CS17H可調式雙金屬片疏水閥

CS47H、CS17H可調式雙金屬片疏水閥結構獨特、性能優良、排水量大、漏汽溫度可調節，過冷度在2℃左右，可能排除大量冷空氣和其它不凝汽體，不會產生汽堵現象。可更換內件，易于維修和調整。該閥適用于蒸汽主管線和過熱蒸汽管線，能自動排除凝結水的排放溫度，節能效果好。

產品名稱：	可調式雙金屬片疏水閥	產品型號：	CS47H、CS17H
公稱通徑：	DN15～DN100	結構形式：	可調式雙金屬片
公稱壓力：	1.6MPa	連接方式：	法蘭、螺紋
適用溫度：	-29ºC～+425ºC	驅動方式：	自動
閥體材質：	鑄鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、蒸汽等	生產廠家：	上海凱利科閥門有限公司

產品說明

CS47H、CS17H可調式雙金屬片疏水閥結構獨特、性能優良、排水量大、漏汽溫度可調節，過冷度在2℃左右，可能排除大量冷空氣和其它不凝汽體，不會產生汽堵現象。可更換內件，易于維修和調整。該閥適用于蒸汽主管線和過熱蒸汽管線，能自動排除凝結水的排放溫度，節能效果好。熱敏感元件采用進口材料，靈敏度高堅固耐用。閥前始終備凝結水，形成水封，無新鮮蒸汽泄漏。排氣性能好，抗水擊，并可任意角度安裝。

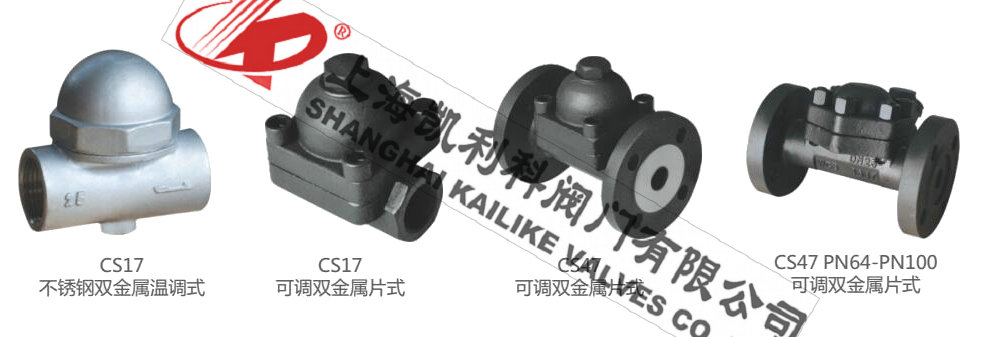

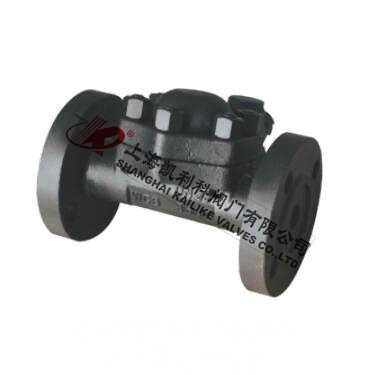

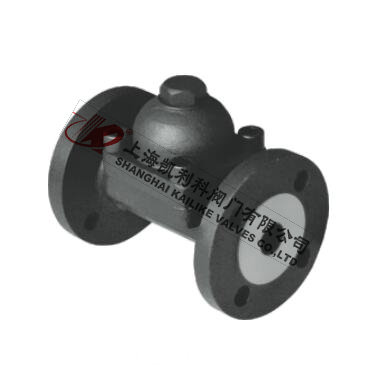

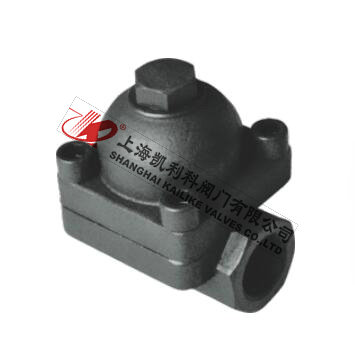

產品圖

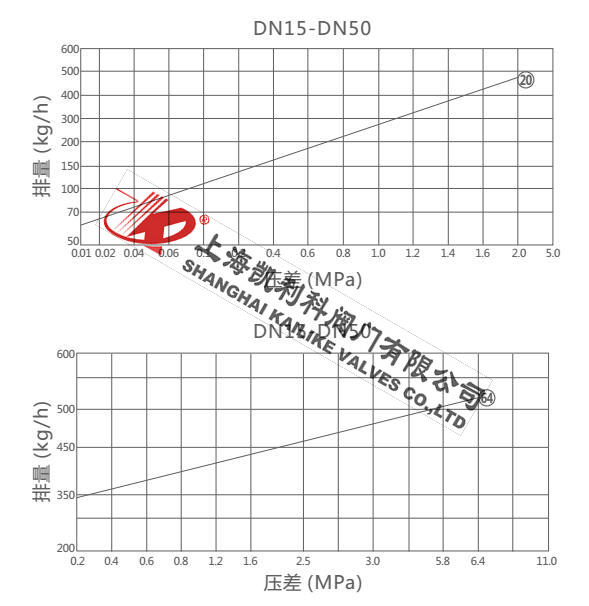

排量圖

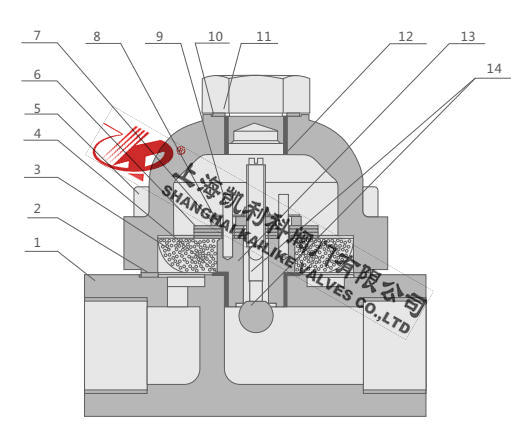

結構分析圖

主要零部件

序號	名稱	材料
1	閥體	A105
2	石墨封圈	304+石墨
3	濾網	304
4	平墊	H62
5	內六角圓柱頭螺釘	304
6	雙金屬片	---
7	并冒	304
8	止動片	304
9	銷	304
10	墊圈	H62
11	頂螺	Q235
12	閥蓋	A105
13	密封座	2Cr13
14	螺桿+彈子	2Cr13

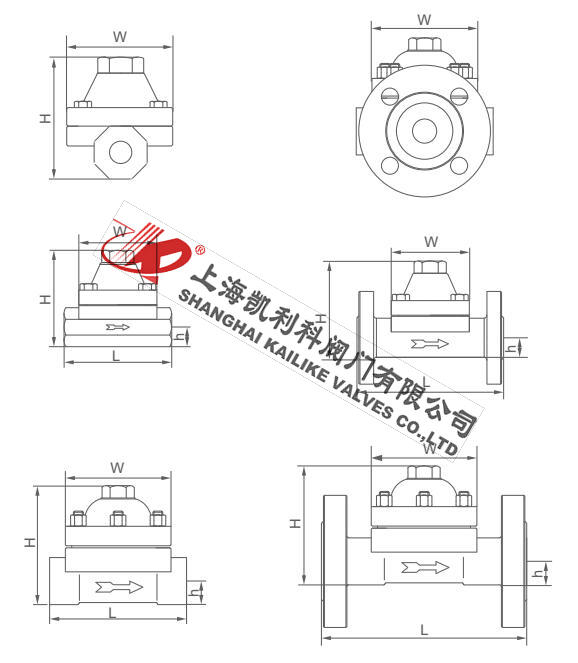

外形結構圖

主要外形尺寸

型號	口徑DN	L	H	h	W
CS47H	15	100	102	20	80
	20	100	102	20	80
	25	110	110	23	85
	32	160	123	32	91
	40	160	123	32	91
	50	170	135	38	94

主要外形尺寸

型號	口徑DN	L	H	h	W
CS47H	15	150	102	20	80
	20	150	102	20	80
	25	160	110	23	85
	32	230	125	32	91
	40	230	125	32	91
	50	230	135	38	94

聲明：【CS47H,CS17H可調式雙金屬片疏水閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的CS47H,CS17H可調式雙金屬片疏水閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
